GID型系列电动高真空蝶阀

产品介绍
订购流程

GID型系列电动高真空蝶阀

GID型电动高真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

主要技术性能

适用范围(Pa)

105～1.3x10-5

阀门漏率(Pa.L/S)

≤1.3x10-6

开闭时间(S)

DN≤63 20；80≤DN≤200 30； DN≥250 48

介质温度（℃）

-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)

法兰标准

JB919

安装位置

任意

控制电路

标准出厂：AC220V/50Hz开关型
特殊指定：AC380V；DC24V开关型
4～20mA DC

信号反馈

标准出厂：带无源触点型
特殊指定：4～20mA DC调节型

主要零件材料

阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。

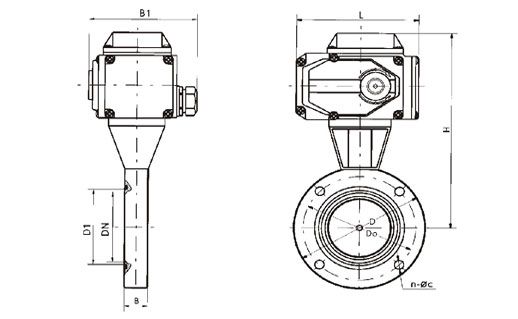

外形及连接尺寸(mm)

Model
型号

DN

D

Do

D1

B

H

B₁

L

n-φc

GID-40

40

85

70

44

22

183

139

157

4-φ7

GID-50

50

110

90

55

22

195

139

157

4-φ7

GID-65

65

125

105

70

26

203

139

157

4-φ9

GID-80

80

145

125

85

30

213

139

157

4-φ9

GID-100

100

170

145

105

30

231

139

157

4-φ12

GID-150

150

220

195

156

35

251

139

157

8-φ12

GID-200

200

275

250

208

40

315

147

207

8-φ12

GID-250

250

330

300

258

45

343

147

207

8-φ14

GID-300

300

380

350

308

55

368

147

207

8-φ14

GID-400

400

500

465

408

60

451

182

256

8-φ18

GID-500

500

600

565

510

80

535

182

280

12-φ18

阀门订购流程

1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。

2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。

3. 具体事宜商定，如：交货期、特殊要求等等。

订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货
