GI-C型系列高真空蝶阀

产品介绍
订购流程

GI-C型系列高真空蝶阀

产品名称：GI-C型系列高真空蝶阀
产品介绍：
　　GGI-C型系列高真空蝶阀是用来调节真空系统中的气流量。调节角度范围0~90°。
　　适用的工作介质为空气和非腐蚀性气体。

详细说明

► 主要技术性能

适用范围(Pa)	105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-6
介质温度（℃）	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
法兰标准	JB919
安装位置	任意

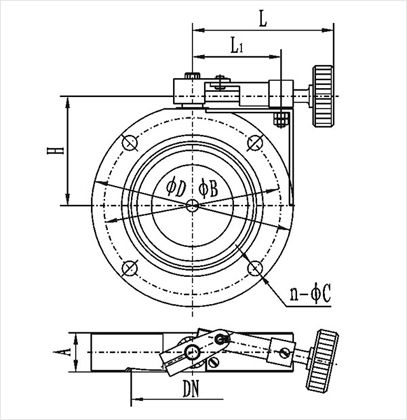

► 连接及外形尺寸

型号	通径(DN)	ΦD	ΦB	H	A	L	L1	n-ΦC
GI-32	32	78	64	51	22	62	29	4-Φ7
GI-40	40	85	70	55		65	32	4-Φ7
GI-50	50	110	90	69		71	45	4-Φ9
GI-63	63	130	110	72	26	87	55
GI-80	80	145	125	80	30	85	63
GI-100	100	170	145	93	30	110	75	4-Φ12
GI-150	150	220	195	122	35	155	98	8-Φ12
GI-200	200	275	250	156	40	159	117
GI-250	250	330	300	259	45	167	132
GI-300	300	380	350	284	55	197	162	8-Φ14

注：GI-63C法兰连接为GB/T6070标准

阀门订购流程

1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。

2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。

3. 具体事宜商定，如：交货期、特殊要求等等。

订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货
