GI-A型系列高真空蝶阀

产品介绍
订购流程

GI-A型系列高真空蝶阀

产品名称：GI-A型系列高真空蝶阀
产品介绍：
　　GI-A型系列高真空蝶阀是用来接通或切断真空管路中的气流，阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。阀门开闭有锁定功能。
　　适用的工作介质为空气和非腐蚀性气体。

详细说明

► 主要技术性能

适用范围(Pa)	105～1.3x10-5
阀门漏率(Pa.L/S)	＜1.3x10-6
介质温度（℃）	-25～+80（密封材料为腈橡胶） -30～+150（密封材料为氟橡胶）
法兰标准	GB/T6070
安装位置	任意

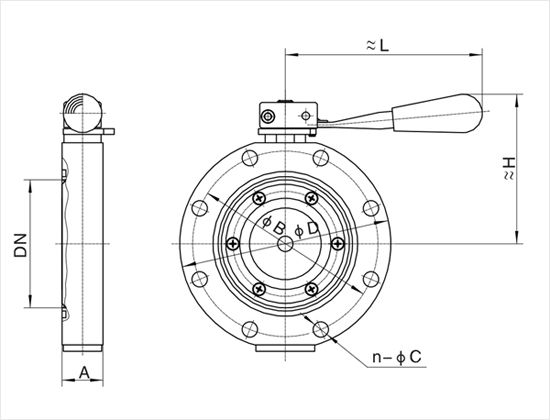

► 连接及外形尺寸

型号	通径（DN）	ΦD	ΦB	H	A	L	n-ΦC
GI-50A	50	110	90	90	26	116	4-Φ9
GI-63A	63	130	110	100	32	132	4-Φ9
GI-80A	80	145	125	110	32	154	8-Φ9
GI-100A	100	165	145	120	32	154	8-Φ9
GI-125A	125	200	175	140	35	197	8-Φ11
GI-150A	150	225	200	155	35	197	8-Φ11
GI-200A	200	285	260	190	45	242	12-Φ11
GI-250A	250	335	310	225	50	330	12-Φ11
GI-300A	300	425	395	245	55	330	12-Φ14

注：GI-63法兰连接为GB/T6070标准

阀门订购流程

1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。

2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。

3. 具体事宜商定，如：交货期、特殊要求等等。

订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货
