DYC-JQ电磁真空压差阀

产品介绍
订购流程

DYC-JQ电磁真空压差阀

DYC-JQ型电磁真空压差阀是机械真空泵安全阀，安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门利用大气压力使阀板自动关闭，使真空系统保持真空并将大气充入泵腔内，从而避免泵油逆向流动而污染真空系统。适用介质为纯净空气和非腐蚀性气体。

DYC-JQ型电磁真空压差阀主要技术性能

适用范围	10⁵～10^-2Pa
阀门漏率	≤1.3×10^-2Pa.L/S.
适用温度	-30～+50℃
线围温升	≤65℃
开闭时间	≤3S
电源电压	220V/50Hz

主要零件材料

阀体、阀盖、阀板：碳钢或铝合金
隔膜：丁腈橡胶加涤纶绸

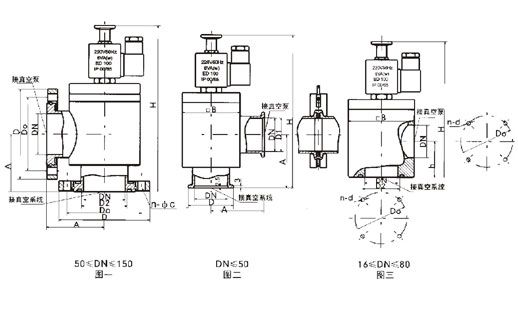

外形及连接尺寸(mm)

活套法兰连接(GB6070　图一)

Model 型号	DN	Do	D	D2	n-φc	A	H
DYC-JQ50	50	90	110	55	4-φ9	70	203
DYC-JQ63	63	105	130	68	4-φ9	88	226
DYC-JQ80	80	125	145	85	8-φ9	98	260
DYC-JQ100	100	145	165	105	8-φ9	108	282
DYC-JQ160	160	200	225	165	8-φ12	158	350

快卸法兰连接(GB4982 图二)

Model 型号	DN	D1	D	A	H	B
DYC-JQ16	16	17.2	30	40	160	55
DYC-JQ25	25	26.2	40	50	170	60
DYC-JQ32	32	34.2	55	58	179	60
DYC-JQ40	40	41.2	55	65	187	70
DYC-JQ50	50	52.2	75	70	203	85

方体螺纹连接(JB919 图三)

Model 型号	DN	Do	D2	h	B	H	n-d
DYC-JQ16	16	42	22	28	48	148	4-M5
DYC-JQ25	25	55	29	35	58	155	4-M6
DYC-JQ32	32	64	36	40	68	160	4-M6
DYC-JQ40	40	70	44	44	80	166	4-M6
DYC-JQ50	50	90	55	56	94	189	4-M8
DYC-JQ65	65	105	70	65	115	205	4-M8
DYC-JQ80	80	125	85	75	140	250	4-M8

阀门订购流程

1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。

2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。

3. 具体事宜商定，如：交货期、特殊要求等等。

订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货
