GD高真空挡板阀

产品介绍
订购流程

GD高真空挡板阀

GD型高真空挡板阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。高真空挡板阀按轴封结构可分GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。按通导形式可分GD-J为角通型式，GD-S为带预抽口的三通型式。

主要技术性能

　适用范围：Applicability 　10⁵～1.3×10^-4Pa(轴封为橡胶)
10⁵～1.3×10^-5Pa(轴封为波纹管)

　阀门漏率：Valve Leak Rate 　≤1.3×10^-4Pa.L/S.(轴封为橡胶)
≤1.3×10^-5Pa.L/S.(轴封为波纹管)

　适用温度：Applicable Temperature 　-25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶)

主要零件材料

阀体、阀盖、阀杆：铝合金、碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶、波纹管(轴封)。

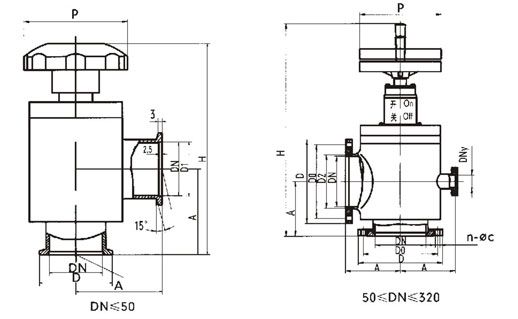

外形及连接尺寸(mm)

快卸法兰连接

Model 型号	DN	D1	D	A	H	P	法兰标准
GD-J10(b)	10	12.2	30	40	124.5	60	GB4982
GD-J16(b)	16	17.2	30	40	124.5	60
GD-J25(b)	25	26.2	40	50	134.5	78
GD-J32(b)	32	34.2	55	58	153	78
GD-J40(b)	40	41.2	55	65	160.5	78
GD-J50(b)	50	52.2	75	70	203	78

活套法兰连接

Model 型号	DN	D1	Do	D2	A	P	H	n-φc	Dny预抽口	法兰标准
GD-J50	50	110	90	55	70	78	203	4-φ9		GB6070
GD-J63	63	130	110	68	88	160	380	4-φ9
GD-J80	80	145	125	85	98	160	400	8-φ9
GD-J100	100	165	145	105	108	160	420	8-φ9
GD-J(S)160	160	225	200	165	158	160	575	8-φ11	DN40 GB4982
GD-J(S)200	200	285	260	208	200	160	655	12-φ11	DN50 GB6070
GD-J(S)250	250	335	310	258	208	250	690	12-φ11	DN63 GB6070
GD-J(S)320	320	425	395	328	250	250	785	12-φ14	DN80 GB6070
GD-J(S)150	150	220	195	156	158	160	575	8-φ12	DN40 GB4982	JB919
GD-J(S)300	300	380	350	308	250	250	785	8-φ14	DN80 GB6070	JB919
