CCD型－电动超高真空插板阀

产品介绍
订购流程

CCD型－电动超高真空插板阀

CCD型电动超高真空插板阀是通过电动装置驱动阀杆带动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。
带反馈信号装置。

主要技术性能

适用范围	10⁵～1.3×10^-7Pa
阀门漏率	≤1.3×10^-7Pa.L/S.(DN≤200) ≤6.7×10^-7Pa.L/S.(DN≥250)
适用温度	-30～+150℃
阀门开启时阀板两侧的压差	≤2.7×10³Pa.
电源	220V/50Hz

主要零件材料

阀体、阀板：不锈钢
密封件：氟橡胶、波纹管(轴封)、丁腈橡胶。

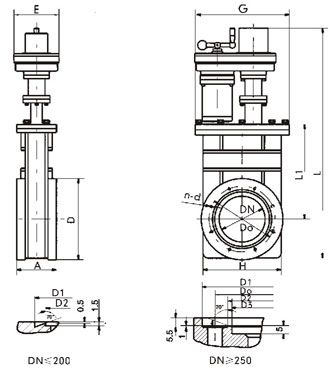

外形及连接尺寸(mm)

Model
型号

DN

A

H

D

Do

D1

D2

D3

L

L1

G

E

n-d

法兰标准

CCD-50

50

60

92

89

72.4

61.6

55.6

515

153

220

124

8-M8

GB6071

CCD-63

63

65

105

114

92.1

82.6

76.6

566

180

220

124

8-M8

CCD-80

80

65

130

130

110

99

93

603

200

220

124

16-M8

CCD-100

100

70

152

152

130.2

120.7

114.7

653

267

220

124

16-M8

CCD-150

150

70

202

202

181

171.5

165.5

771

350

270

150

20-M8

CCD-200

200

80

251

253

231.8

222.3

216.6

889

424

270

150

24-M8

CCD-250

250

85

300

314

288

308

275

271

1127

574

350

200

24-M10

JB5278

CCD-300

300

85

352

365

338

353

323

318

1197

613

400

200

32-M10

CCD-320

320

85

372

385

357

379

344

340

1220

613

440

200

36-M10

JB5278

CCD-400

400

110

456

497

454

480

440

436

1480

810

536

200

36-M12

CCD-500

500

135

595

590

555

580

540

536

1580

870

640

220

40-M12

CCD-630

630

135

690

700

658

680

639

635

1730

960

780

220

40-M16

CCD-800

800

150

880

890

855

880

835

831

1960

1100

950

220

60-M16

阀门订购流程

1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。

2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。

3. 具体事宜商定，如：交货期、特殊要求等等。

订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货
