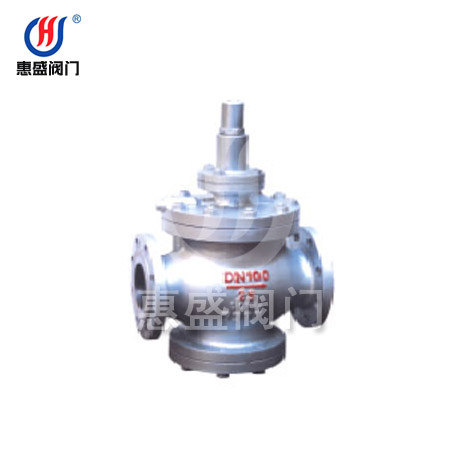

YGa43H/Y高灵敏度大流量蒸汽减压阀
- 产品介绍
- 订购流程
YGa43H/Y高灵敏度大流量蒸汽减压阀结构特点和用处
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。
本产品主要用于蒸汽管路，适用于流量大流量变化大，入口压力变化大的蒸汽管路。
YGa43H/Y型主要技术参数和性能指标公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24 密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 至高入口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 出口压力范围(Mpa) 0.04-1.0 0.05-1.6 0.08-2.5 0.2-3.5 0.5-3.5 0.5-4.5 压力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 至小压差(Mpa) 0.07 0.1 0.15 0.4 0.5 0.8 渗漏量 GB12245-1989
YGa43H/Y型主要零件材料零件名称 零件材料 阀体 阀盖 底盖 WCB 阀座 阀瓣 2Cr13 缸套 活塞 铝铁青铜 膜片 1Cr18Ni9 活塞环 合金铸铁/对位聚苯 导阀座 导阀杆 2Cr13 主阀弹簧 50CrVA 导阀主弹簧 50CrVA 调节弹簧 60Si2Mn YGa43H/Y型流量系数(Cv)
DN 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 YGa43H/Y型外形尺寸(PN1.6-4.0)
公称通径DN 外 形 尺 寸 L H Hl 1.6/2.5MPa 4.0MPa 15 160 180 265 85 20 160 180 265 85 25 180 200 280 95 32 200 220 280 95 40 220 240 290 105 50 250 270 300 130 65 280 300 315 145 80 310 330 330 170 100 350 380 405 200 125 400 450 450 225 150 450 500 485 265 200 500 550 570 290 250 650 640 325 300 800 740 360 350 850 810 395 400 900 950 430 500 950 1080 500 YGa43H/Y型外形尺寸(PN6.4-16.0)
公称通径DN 外 形 尺 寸 L H Hl 6.4MPa 10.0/16.0MPa 15 180 180 280 100 20 180 200 280 100 25 200 220 300 115 32 220 230 300 115 40 240 240 315 130 50 270 300 340 135 65 300 340 355 150 80 330 360 370 175 100 380 450 205 125 450 510 235 150 500 555 275 200 550 640 300 250 650 720 335 300 800 830 375 350 850 880 410 400 900 1020 445 500 950 1080 515
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
