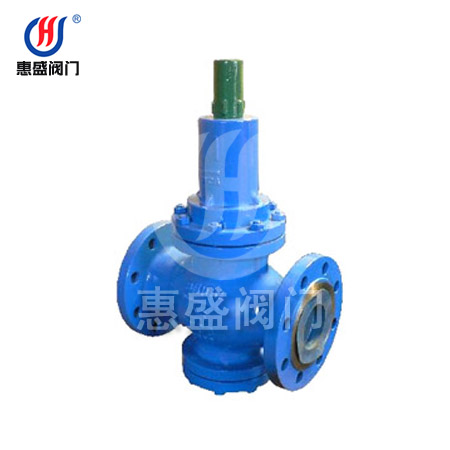

Y42X型弹簧薄膜式减压阀
- 产品介绍
- 订购流程
Y42X型弹簧薄膜式减压阀结构特点和用处
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
主要技术参数和性能指标公称压力(Mpa) 1.0 1.6 2.5 壳体试验压力(Mpa)* 1.5 2.4 3.75 密封试验压力(Mpa) 1.0 1.6 2.5 至高入口压力(Mpa) 1.0 1.6 2.5 出口压力范围(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6 压力特性偏差(Mpa)△P2P GB12244-1989 流量特性偏差(Mpa)P2G GB12244-1989 渗漏量 0 工作温度 0℃-80℃ 主要零件材料
零件名称 零件材料 阀体 阀盖 底盖 WCB 阀座 2Cr13 阀瓣 2Cr13 阀杆 2Cr13 缸套 2Cr13/25(镀硬铬) 活塞 2Cr13 O型圈 丁腈橡胶 密封圈 丁腈橡胶 膜片 夹织物丁腈橡胶 调节弹簧 60Si2Mn 流量系数(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500 外形尺寸(PN1.0-2.5)
公称通径DN 外 形 尺 寸 L H Hl 15 160 265 100 20 160 265 100 25 180 285 110 32 200 285 110 40 220 320 120 50 250 320 120 65 280 335 140 80 310 425 165 100 350 445 185 125 400 590 225 150 450 625 260 200 500 680 280 250 650 855 335 300 800 935 385 350 850 1015 430 400 900 1095 455 450 900 1165 500 500 950 1205 525
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
