YG13H/Y型内螺纹高灵敏度蒸汽减压阀
- 产品介绍
- 订购流程
YG13H/Y型内螺纹高灵敏度蒸汽减压阀.jpg)
结构特点和用处
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
YG43H/Y系列主要技术参数和性能指标
公称压力(Mpa) 1.0 1.6 壳体试验压力(Mpa)* 1.5 2.4 密封试验压力(Mpa) 1.0 1.6 至高入口压力(Mpa) 1.0 1.6 出口压力范围(Mpa) 0.04-0.6 0.04-1.0 压力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 至小压差(Mpa) 0.05 0.07 渗漏量 GB12245-1989 YG43H/Y系列主要零件材料
零件名称 零件材料 阀体 阀盖 底盖 WCB 阀座 阀瓣 2Cr13 缸套 活塞 铝铁青铜 膜片 PH15-7Mo 活塞环 对位聚苯 导阀座 导阀瓣 2Cr13 主阀弹簧 50CrVA 导调主弹簧 50CrVA 调节弹簧 60Si2Mn
YG43H/Y系列流量系数(Cv)DN 15 20 25 32 40 50 Cv 1 2.5 4 6.5 9 16

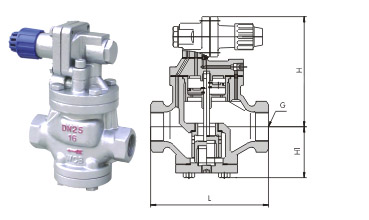

YG43H/Y系列连接尺寸公称通径 G L H H1 15 1/2" 140 160 65 20 3-4" 140 160 65 25 1" 160 168 68 32 1-1/4" 180 185 75 40 1-1/2" 200 185 78 50 2" 230 193 88
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
