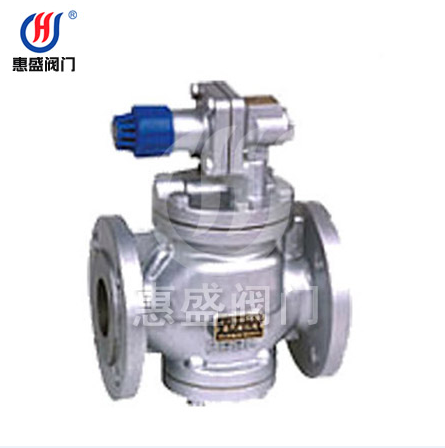

YG43H/Y型高灵敏度蒸汽减压阀
- 产品介绍
- 订购流程
YG43H/Y型高灵敏度蒸汽减压阀结构特点和用处
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
YG43H/Y系列主要技术参数和性能指标
公称压力(Mpa) 1.0 1.6 壳体试验压力(Mpa)* 1.5 2.4 密封试验压力(Mpa) 1.0 1.6 至高入口压力(Mpa) 1.0 1.6 出口压力范围(Mpa) 0.04-0.6 0.04-1.0 压力特性偏差(Mpa)△Pp2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 至小压差(Mpa) 0.05 0.07 渗漏量 GB12245-1989 YG43H/Y系列主要零件材料
零件名称 零件材料 阀体 阀盖 底盖 WCB 阀座 阀瓣 2Cr13 缸套 活塞 铝铁青铜 膜片 PH15-7Mo 活塞环 对位聚苯 导阀座 导阀瓣 2Cr13 主阀弹簧 50CrVA 导调主弹簧 50CrVA 调节弹簧 60Si2Mn YG43H/Y系列流量系数(Cv)
DN 15 20 25 32 40 50 65 80 Cv 1 2.5 4 6.5 9 16 25 36 YG43H/Y系列连接尺寸
公称通径
DN外 形 尺 寸 连 接 尺 寸 L H H1 PN 1.0MPa PN 1.6MPa D K n-ф d C D K n-ф d C 15 140 160 65 95 65 414 45 12 95 65 414 45 14 20 140 160 65 105 75 414 55 14 105 75 414 55 14 25 150 168 68 115 85 414 65 14 115 85 414 65 14 32 180 185 75 135 100 418 78 16 135 100 418 78 16 40 180 185 78 145 110 418 85 16 145 110 418 85 16 50 200 193 88 160 125 418 100 16 160 125 418 100 16 65 230 208 98 180 145 418 120 18 180 145 418 120 18 80 260 228 117 195 160 418 135 18 195 160 818 135 20
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
