    三偏心金属密封蝶阀

    • 产品介绍
    • 订购流程
    三偏心金属密封蝶阀

    三偏心金属密封蝶阀



    产品用途

    不锈钢法兰蝶阀广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。



    产品特点

    1、蝶阀为双向承压,双向金属密封,特殊的结构形式可任意调整密封比压,采用偏心S形锥形阀座密封面,使密封面不易损坏,提高阀门的使用寿命。

    2、操作扭矩较小,转90度启闭,轻便迅速。

    3、流阻小,具有良好的水力特性,流量特性近似倾斜直线 ,节能效果好,双向密封对水流无方向要求。

    4、密封可靠,启闭寿命达数25000次以上。

    5、阀板采用符合流体力学性能的双平板桁架式多流道设计。



    执行标准

    设计制造标准:GB/T 12238-2008、JB/T8527-1997

    结构长度标准:GB/T 12221-2005

    连接法兰标准:GB/T 9113

    压力温度等级:GB/T 12224-2005

    试验检验标准:GB/T 13927-2008



    性能参数

    型号

    D343H-10P

    D343H-10R

    D343H-16P

    D343H-16R

    D343H-25P

    D343H-25R

    D343H-40P

    D343H-40R

    工作压力(MPa)



    适用温度(℃)

    ≤200

    适用介质

    硝酸类介质

    醋酸类介质

    材料

    阀体、蝶板

    CF8/304

    CF3M/316L

    阀杆

    304

    316L

    阀体密封面

    蝶板密封面

    304+PTFE

    304+PTFE

    填料

    PTFE

    PTFE

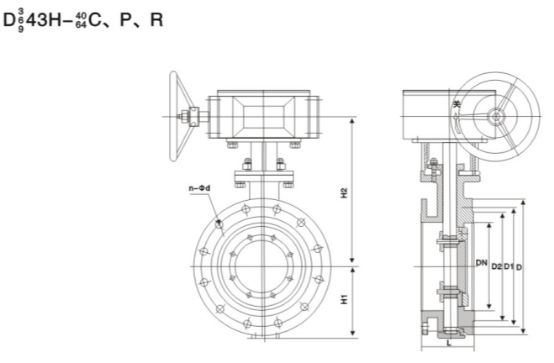

    主要外形和连接尺寸



    PN

    DN

    L

    D

    D1

    D2

    Z-d

    b

    f

    H

    H0

    1.0

    50

    108

    165

    125

    99

    4-18

    20

    2

    170

    130

    1.0

    65

    112

    185

    145

    118

    4-18

    20

    2

    170

    145

    1.0

    80

    114

    200

    160

    132

    8-18

    20

    2

    230

    152

    1.0

    100

    127

    220

    180

    156

    8-18

    22

    2

    320

    192

    1.0

    125

    140

    250

    210

    184

    8-18

    22

    2

    345

    200

    1.0

    150

    140

    285

    240

    211

    8-22

    24

    2

    385

    230

    1.0

    200

    152

    340

    295

    266

    8-22

    24

    2

    471

    297

    1.0

    250

    165

    405

    355

    319

    12-22

    26

    2

    533

    327

    1.0

    300

    178

    445

    400

    370

    12-22

    26

    2

    606

    364

    1.0

    350

    190

    505

    460

    429

    16-22

    26

    2

    694

    404

    1.0

    400

    216

    565

    515

    480

    16-26

    26

    2

    757

    444

    1.0

    450

    222

    615

    565

    530

    20-26

    28

    2

    814

    472

    1.0

    500

    229

    670

    620

    582

    20-26

    28

    2

    902

    522

    1.0

    600

    267

    780

    725

    682

    20-30

    34

    2

    1048

    590

    1.0

    700

    292

    895

    840

    794

    24-30

    34

    5

    1277

    810

    1.0

    800

    318

    1015

    950

    901

    24-33

    36

    5

    1385

    844

    1.0

    900

    330

    1115

    1050

    1001

    28-33

    38

    5

    1490

    890

    1.0

    1000

    410

    1230

    1160

    1112

    28-36

    38

    5

    1620

    950

    1.6

    50

    108

    165

    125

    99

    4-18

    20

    2

    170

    130

    1.6

    65

    112

    185

    145

    118

    4-18

    20

    2

    170

    145

    1.6

    80

    114

    200

    160

    132

    8-18

    20

    2

    230

    152

    1.6

    100

    127

    220

    180

    156

    8-18

    22

    2

    320

    192

    1.6

    125

    140

    250

    210

    184

    8-18

    22

    2

    345

    200

    1.6

    150

    140

    285

    240

    211

    8-22

    24

    2

    385

    230

    1.6

    200

    152

    340

    295

    266

    12-22

    24

    2

    471

    297

    1.6

    250

    165

    405

    355

    319

    12-26

    26

    2

    533

    327

    1.6

    300

    178

    460

    410

    370

    12-26

    28

    2

    606

    364

    1.6

    350

    190

    520

    470

    429

    16-26

    30

    2

    694

    404

    1.6

    400

    216

    580

    525

    480

    16-30

    32

    2

    757

    444

    1.6

    450

    222

    640

    585

    548

    20-30

    40

    2

    814

    472

    1.6

    500

    229

    715

    650

    609

    20-33

    44

    2

    902

    522

    1.6

    600

    267

    840

    770

    720

    20-36

    54

    2

    1048

    590

    1.6

    700

    292

    910

    840

    794

    24-36

    40

    5

    1277

    810

    1.6

    800

    318

    1025

    950

    901

    24-39

    42

    5

    1385

    844

    1.6

    900

    330

    1125

    1050

    1001

    28-39

    44

    5

    1490

    890

    1.6

    1000

    410

    1225

    1170

    1112

    28-42

    46

    5

    1620

    950

    2.5

    50

    108

    165

    125

    99

    4-18

    20

    2

    170

    130

    2.5

    65

    112

    185

    145

    118

    8-18

    22

    2

    265

    210

    2.5

    80

    114

    200

    160

    132

    8-18

    24

    2

    310

    233

    2.5

    100

    127

    235

    190

    156

    8-22

    24

    2

    343

    242

    2.5

    125

    140

    270

    220

    184

    8-26

    26

    2

    385

    254

    2.5

    150

    140

    300

    250

    211

    8-26

    28

    2

    445

    580

    2.5

    200

    152

    360

    310

    274

    12-26

    30

    2

    510

    297

    2.5

    250

    165

    425

    370

    330

    12-30

    32

    2

    569

    339

    2.5

    300

    178

    485

    430

    389

    16-30

    34

    2

    653

    375

    2.5

    350

    190

    555

    490

    448

    16-33

    38

    2

    730

    420

    2.5

    400

    216

    620

    550

    503

    16-36

    40

    2

    810

    463

    2.5

    450

    222

    670

    600

    548

    20-36

    46

    2

    850

    495

    2.5

    500

    229

    730

    660

    609

    20-36

    48

    2

    940

    566

    2.5

    600

    267

    845

    770

    720

    20-39

    58

    2

    1150

    630

    2.5

    700

    292

    960

    875

    820

    24-42

    58

    5

    1195

    727

    2.5

    800

    318

    1085

    990

    609

    24-36

    58

    5

    1268

    810
