法兰式三偏心硬密封蝶阀
- 产品介绍
- 订购流程
法兰式三偏心硬密封蝶阀法兰式三偏心硬密封蝶阀

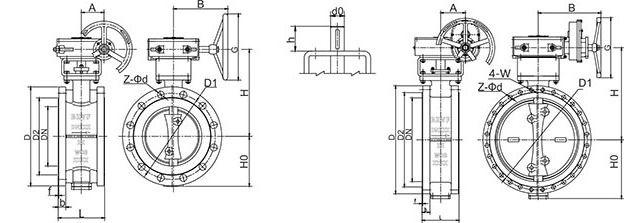

连接尺寸D343H-600C00/46713 2” ~ 40”
DN
L 法兰尺寸 外形尺寸 上法兰尺寸 重量（kg）
D D1 D2 f b Z-Φd 4-W H0 H A B G ISO 5211 d0 h 2” 150 165 127 92 7 32.5 8-Φ19 --- 82.5 195 50 144 180 F07 16 35 26 2.5” 170 190 149.2 105 7 36 8-Φ22 --- 95 210 50 144 180 F07 16 35 28 3” 180 210 168.3 127 7 39 8-Φ22 --- 105 270 50 144 180 F07 18 40 35 4” 190 275 216 157 7 45 8-Φ25 --- 137.5 285 63 200 300 F10 25 50 58 5” 200 330 266.7 186 7 51.5 8-Φ29 --- 165 305 80 230 350 F12 30 60 84 6” 210 355 292 216 7 55 12-Φ29 4-1-8UNC 200 410 80 230 350 F12 35 70 125 8” 230 420 349.2 270 7 63 12-Φ32 4-11/8-8UN 220 425 125 260 400 F14 45 90 153 10” 250 510 431.8 324 7 70.5 16-Φ35 4-11/4-8UN 265 505 125 260 400 F16 50 100 281 12” 270 560 489 381 7 74 20-Φ35 4-11/4-8UN 295 545 160 290 500 F25 60 120 328 14” 290 605 527 413 7 77 20-Φ38 4-13/8-8UN 335 570 200 418 600 F25 70 130 443 16” 310 685 603.2 470 7 83 20-Φ41 4-11/2-8UN 390 620 200 418 600 F30 80 130 512 18” 330 745 654 533 7 90 20-Φ44 4-15/8-8UN 425 685 263 510 700 F30 90 150 612 20” 350 815 724 584 7 96 24-Φ44 4-15/8-8UN 450 760 263 510 700 F30 100 160 925 24” 390 940 838.2 692 7 109 24-Φ51 4-17/8-8UN 550 850 333 550 800 F35 120 190 1535 28” 430 1075 965.2 800 7 118 28-Φ54 4-2-8UN 630 945 333 550 800 F35 140 200 2090 32” 470 1195 1079.5 914 7 124.5 28-Φ60 4-21/4-8UN 740 1100 374 590 900 F40 170 220 2978 36” 510 1315 1193.8 1022 7 131 28-Φ67 4-21/2-8UN 800 1165 374 590 900 F40 180 230 3510 40” 550 1320 1212.8 1111 7 166 32-Φ60 4-21/4-8UN 890 1290 374 590 900 F48 200 230 4920 阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
