D341H通风蝶阀通风蝶阀
产品用途
D341H、D341W 型 PN0.5~PN1 通风蝶阀在冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。
产品特点
1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响
产品主要参数
公称压力（MPa)
0.05MPa
介质温度
-30℃～-350℃
强度试验
0.1MPa
适用介质
冷热风、烟气
介质流速
25m/s
泄漏率
3%

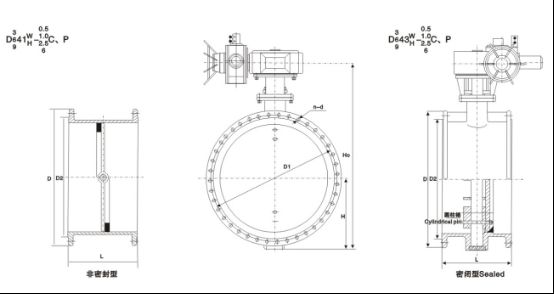

主要外形和连接尺寸
DN
D
D1
L
L1
L2
n-Фd
b
300
405
370
120
716
220
8-12
10
350
455
420
140
786
240
8-14
10
400
505
470
140
924
270
12-18
10
450
570
530
160
999
295
12-18
10
500
620
580
160
1079
325
12-18
10
600
720
680
180
1140
380
16-18
12
700
820
780
180
1240
430
16-18
12
800
920
880
200
1350
490
16-18
12
900
1040
990
200
1450
540
16-18
14
1000
1140
1090
220
1550
590
20-18
14
1100
1240
1190
220
1800
640
20-18
14
1200
1340
1290
240
1900
690
20-18
14
1300
1440
1390
240
2020
760
20-18
16
1400
1540
1490
260
2120
810
24-18
16
1500
1640
1590
260
2220
860
24-18
16
1600
1740
1690
280
2390
980
24-18
16
1700
1840
1790
280
2590
1030
28-22
16
1800
1940
1890
300
2709
1096
28-22
16
1900
2040
1990
300
2826
1146
32-22
16
2000
2150
2090
320
2926
1196
32-26
16
2200
2360
2300
340
3126
1296
36-26
16
2400
2560
2500
360
3326
1396
36-26
18
2600
2760
2700
380
3526
1496
40-26
18
2800
2960
2900
400
3726
1596
40-26
18
3000
3190
3110
400
4098
1698
44-30
18
3200
3390
3310
440
4338
1798
44-30
20
3400
3590
3510
440
4578
1898
48-30
20
3600
3790
3710
480
4780
1998
48-30
20
3800
4000
3910
480
5000
2098
52-30
22
4000
4210
4120
520
5200
2210
52-30
22
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
