ALX43W美标提升式硬密封旋塞阀
- 产品介绍
- 订购流程
ALX43W美标提升式硬密封旋塞阀产品概述
适用于公称压力CLASS150500LBS，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质主要零部件材料

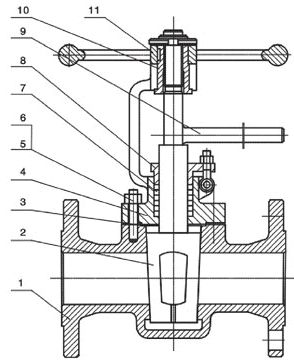

零件名称 阀体、阀盖 旋塞 衬套、填料、垫片 螺栓 X14F50(Lb)C
X14F-600(Lb)CWCB 2Cr13 PTFE 35CrMo X14F50(Lb)P
X14F-600(Lb)PCF8 304 PTFE 1Cr17Ni2 X14F50(Lb)R
X14F-600(Lb)RCF8M 316 PTFE 1Cr17Ni2 主要外形及连接尺寸
压力 公称通径DN 外形与连接尺寸（mm） 300Lb (ln) (mm) D D1 D2 Do L H b f z-Φd 1/2 15 95 66.5 35 - 140 110 15 2 4-Φ15 3/4 20 117 82.5 43 - 152 115 16 2 4-Φ19 1 25 124 89 51 - 165 115 18 2 4-Φ19 11/4 32 133 98.5 64 - 178 135 19 2 4-Φ19 11/2 40 156 114.5 73 - 190 140 21 2 4-Φ22 2 50 165 127 92 - 216 150 22 2 8-Φ19 21/2 65 190 149 105 - 241 165 25 2 8-Φ22 3 80 210 168.5 127 - 283 180 29 2 8-Φ22 4 100 154 200 157 300 305 380 32 2 8-Φ22 5 125 179 235 186 300 381 460 35 2 8-Φ22 6 150 318 270 216 320 403 520 38 2 12-Φ22 600Lb 8 200 381 330 270 320 419 580 41 2 12-Φ25 1/2 15 95 66.5 35 - 165 175 22 7 4-Φ15 3/4 20 118 82.5 43 - 190 175 23 7 4-Φ19 1 25 124 89 51 - 216 175 25 7 4-Φ19 11/4 32 133 98.5 64 - 229 220 28 7 4-Φ19 11/2 40 156 114.5 73 - 241 280 30 7 4-Φ22 2 50 165 127 92 - 292 305 33 7 8-Φ19 21/2 65 190 149 100 - 330 380 36 7 8-Φ22 3 80 210 168 127 - 356 450 39 7 8-Φ22 4 100 273 216 157 300 432 - 45 7 8-Φ25 5 125 330 266.5 186 300 508 - 52 7 8-Φ29 6 150 356 292 216 320 559 - 55 7 12-Φ29 8 200 419 349 270 320 660 - 63 7 12-Φ32 产品尺寸
温馨提示：“ALX43W美标提升式硬密封旋塞阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：0577-66992988 传真：0577-66999305阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
