CS15H、CS45H钟形浮子式蒸汽疏水阀
- 产品介绍
- 订购流程
CS15H、CS45H钟形浮子式蒸汽疏水阀钟形浮子式蒸汽疏水阀
CS15H、CS45H 型 PN16 钟形浮子式蒸汽疏水阀：内螺纹连接（CS15H）、法兰连接（CS45H），钟形浮子结构形式，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16，阀体材料为铸铁（CS15H-16 CS45H-16）、碳钢（CS15H-16C CS45H16C）、不锈钢（CS15H-16P）的蒸汽疏水阀。钟形浮子式蒸汽疏水阀用来自动排除蒸汽加热设备及蒸汽管网中的凝结水，提高加热效率。用于石油、化工、食品、印染、纺织、医药等行业的蒸汽设备。以下场合应优先考虑选择钟形浮子式蒸汽疏水阀：蒸汽加热设备，凝结水回收场合。
产品特点：
①钟形浮子式蒸汽疏水阀对凝结水的发生量适应性强，既可间歇排放，又可连续排放。②内部装有大排量的双阀座差压机械和 SCCV 关闭系统，体积小而排量大。③内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。④汽水分离可靠：水汽经 U 型通道从阀下部进入，阀内始终处于水封状态，有效阻止蒸汽泄漏。⑤敝口形的浮子抗水击，吊桶上设有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象（非凝结性的高温空气也可排除）。
CS15H、CS45H 型 PN16 钟形浮子式蒸汽疏水阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质 CS15H-16 CS45H-16 16 1.6 ≤200 水、蒸汽 CS15H-16C CS45H-16C 16 1.6 ≤425 水、蒸汽 CS15H-16P 16 1.6 ≤425 水、蒸汽 CS15H、CS45H 型 PN16 钟形浮子式蒸汽疏水阀零部件材料
型号 材料 阀体、阀盖 阀座 浮筒 CS15H-16 CS45H-16 铸铁 硅酸铜铸铁 不锈钢 CS15H-16C CS45H-16C 碳钢 — 不锈钢 CS15H-16P 304 型不锈钢 — 不锈钢

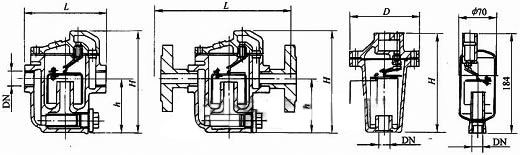

CS15H-16 CS15H-16C、CS15H-16（直式）钟形浮子式蒸汽疏水阀主要外形及结构尺寸（mm）
CS15H-16、CS15H-16C CS15H-16（直式） DN 15 20 25 DN 25 40 50 L 120 120 200 D 190 240 285 H 150 190 310 H 270 375 425 h 80 100 180 — — — — 重量/kg 3.0 3.5 14.0 重量/kg 12.5 27.5 47.0 CS45H-16C、CS45H-16 型钟形浮子式蒸汽疏水阀主要外形及结构尺寸（mm）
CS45H-16C CS45H-16 DN 15 20 25 DN 15 20 25 L 230 230 310 L 175 195 215 H 150 190 310 H 160 160 160 h 80 100 185 h 88 88 88 重量/kg 5.5 8.0 20.0 重量/kg 5.5 6.0 7.0 CS15H-16(C)、CS45H-16(C) 型钟形浮子式蒸汽疏水阀排水量表（kg/h）
工作压差/MPa 0.05 0.1 0.2 0.35 0.4 0.8 0.85 1.2 1.6 CS15H-16
CS15H-16C
CS45H-16C
DN15180 210 260 315 — — — — — 120 140 175 220 235 280 285 — — 85 105 135 170 180 250 260 280 — 60 75 100 135 140 210 215 245 265 CS15H-16
CS15H-16C
CS45H-16C
DN20230 260 310 360 — — — — — 145 170 210 260 275 345 350 — — 120 140 175 220 235 300 310 335 — 85 105 135 170 180 250 265 300 320 CS15H-16
CS15H-16C
CS45H-16C
DN25750 1100 1700 2000 — — — — — 600 650 820 1100 1200 1680 1720 — — 380 510 680 900 950 1360 1400 1560 — 300 360 510 680 750 1120 1160 1250 1320 CS15H-16
DN402000 2480 3130 3540 — — — — — 750 1100 1700 2200 2380 3230 3300 — — 700 880 1225 1735 1900 2720 2790 3180 — 580 720 1020 1400 1550 2310 2380 2850 3150 CS15H-16
DN503700 4660 5600 6700 — — — — — 2050 2450 3330 4450 4750 6460 6650 — — 1360 1770 2480 3460 3670 5100 5270 5950 — 1020 1360 1970 2780 3000 4350 4520 5230 5750 CS45-16
（ES8F）
DN15、20、25260 340 420 480 550 — — — — 160 220 300 360 380 450 — — — 70 90 120 130 150 190 205 220 260 CS15H-16P 型钟形浮子式蒸汽疏水阀排水量表（kg/h）
工作压差/MPa 0.05 0.2 0.35 0.6 0.85 1.2 1.6 CS15H-16P
DN15、20、25170 260 315 — — — — 110 180 220 255 285 — — 85 135 170 220 260 285 — 55 100 135 180 215 250 265 阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
