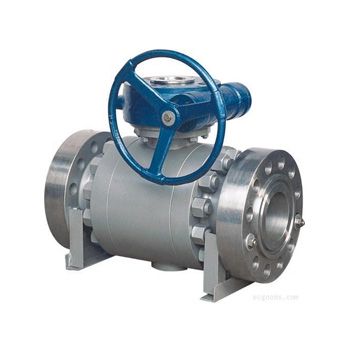

Q(3/6/9)47HF 高压锻钢球阀产品概述

用途

适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线



产品特点

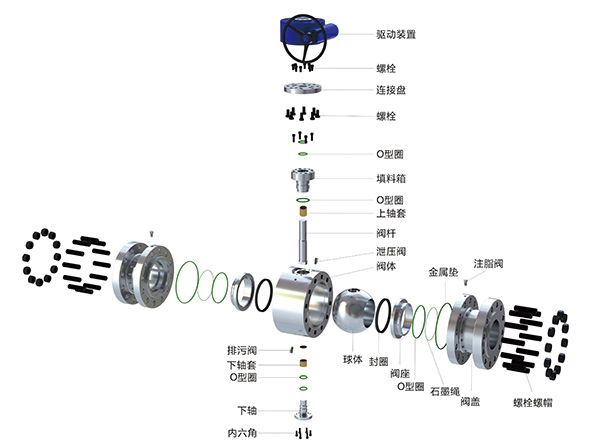

锻钢固定球阀系列所有零部件全是锻造而成，阀门整体结构紧凑，体积小，钢性好，适合于高压力和大口径管线选用，阀座 采用弹簧加截的活动结构，并能根据客户要求设计成双向进口密封、单向进出同时密封，通过精密计算阀座承压横截面积， 以保证高压状况下阀门能带截启闭；利用自带的排放阀，当阀体中腔意外升压时，可有效的保证阀门的安全；阀轴采用防 吹出保护结构，三道密封措施；低磨擦系数的轴承，阀杆与阀体无接触，便于阀门启闭。




产品材料表



标准规范
设计标准	GB/T 12237
结构长度标准	GB/T 12221
法兰连接标准	JB/T 79.1
检验与试验标准	GB/T 26480
主要零部件材料
阀体、阀盖	A105、304、316A
球板	A105+Cr或2Cr13氮化、 304喷涂、316喷涂
阀座	A105+STL、304+STL、 316+STL或A105+PTFE、 304+PTFE、316+PTFE
阀杆	2Cr13、304、316
填料	柔性石墨、PTFE

标准规范
设计标准	API608
结构长度标准	ASME B16.10
法兰连接标准	ASME B16.5、ASME B16.47
检验与试验标准	API598
主要零部件材料
阀体、阀盖	A105、CF8、CF8M
球板	A105+Cr或2Cr13氮化、 304喷涂、316喷涂
阀座	A105+STL、304+STL、 316+STL或A105+PTFE、 304+PTFE、316+PTFE
阀杆	2Cr13、304、316
填料	柔性石墨、PTFE

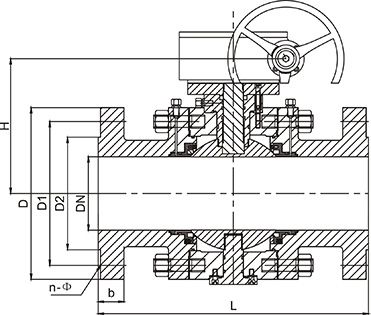

产品参数



1.6MPA

公称压力PN	公称通径 DN	尺寸（mm)
		L	D	D1	D2	b	N-φ	H
1.6MPa	100	305	215	180	155	20	8-18	216
	125	356	245	210	185	22	8-18	305
	150	394	280	240	210	24	8-23	335
	200	457	335	295	265	26	12-23	385
	250	533	405	355	320	30	12-25	445
	300	610	460	410	375	30	12-25	580
	400	762	580	525	485	36	16-30	720
	500	914	705	650	608	44	20-33	840
	600	1067	840	770	718	48	20-36	920
	700	1245	910	840	788	50	24-36	990
	800	1372	1020	950	898	52	24-41	-
	1000	1900	1255	1170	1110	56	28-42	-
	1200	2180	1485	1390	1325	58	32-48	-



2.5MPA

公称压力PN	公称通径 DN	尺寸（mm)
		L	D	D1	D2	b	N-φ	H
2.5MPa	100	305	230	190	160	24	8-23	216
	125	356	270	220	188	28	8-26	305
	150	394	300	250	218	30	8-26	335
	200	457	360	310	278	34	12-26	385
	250	533	425	370	332	36	12-30	445
	300	610	485	430	390	40	12-30	580
	400	762	610	550	505	48	16-34	720
	500	914	730	660	610	52	20-36	840
	600	1067	840	770	718	56	20-41	920
	700	1245	955	875	815	60	24-41	990
	800	1372	1070	990	930	64	24-48	-
	1000	1900	1305	1210	1140	68	28-58	-
	1200	2180	1525	1420	1350	72	32-58	-

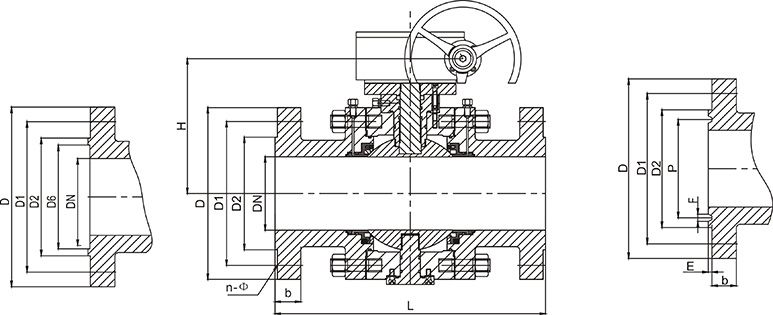

4.0MPA

公称压力PN	公称通径 DN	尺寸（mm)
		L	D	D1	D2	D6	b	N-φ	H
4.0MPa	100	305	230	190	160	150	24	8-23	216
	125	381	270	220	188	176	28	8-25	305
	150	403	300	250	218	204	30	8-26	335
	200	502	375	320	282	260	38	12-30	385
	250	568	445	385	345	313	42	12-34	495
	300	648	510	450	408	364	46	16-34	580
	400	838	655	585	535	474	58	16-41	720
	500	991	755	670	612	576	62	20-41	840
	600	1143	890	795	730	678	64	20-48	920
	700	1346	995	900	835	768	68	24-48	990
	800	1524	1135	1030	960	876	76	24-58	-



6.4MPA

公称压力PN	公称通径 DN	尺寸（mm)
		L	D	D1	D2	D6	b	N-φ	H
6.4MPa	100	406	250	200	168	150	32	8-25	230
	125	508	295	240	202	176	36	8-30	320
	150	495	340	280	240	204	38	8-34	435
	200	597	405	345	300	260	44	12-34	530
	250	673	470	400	352	313	48	12-36	615
	300	762	530	460	412	364	54	16-36	680
	400	902	670	585	525	474	66	16-42	720
	500	1054	800	705	640	576	70	20-48	840
	600	1232	930	820	750	678	76	20-58	980



10.0MPA

公称压力PN	公称通径 DN	尺寸（mm)
		L	D	D1	D2	P	b	E	F	N-φ	H
10.0MPa	100	432	265	210	172	145	38	8	12	8-30	230
	125	508	310	250	210	175	42	8	12	8-34	320
	150	559	350	290	250	205	46	8	12	12-34	356
	200	660	430	360	312	265	54	8	12	12-36	398
	250	787	500	430	382	320	60	8	12	12-41	445
	300	838	585	500	442	375	70	8	12	16-42	515
	400	991	715	620	558	480	80	11	17	16-48	615



16.0MPA

公称压力PN	公称通径 DN	尺寸（mm)
		L	D	D1	D2	P	b	E	F	N-φ	H
16.0MPa	100	457	300	240	200	160	48	8	12	8-34	245
	125	559	355	285	238	190	60	8	12	8-41	320
	150	610	390	318	270	205	66	10	14	12-41	356
	200	737	480	400	345	275	78	11	17	12-48	398
	250	838	580	485	425	330	88	11	17	12-54	445
	300	965	665	570	510	380	100	14	23	16-54	515



Class150

公称压力PN	公称通径 DN	尺寸（mm)
		L	D	D1	D2	b	N-φ	H
Class150	4	305	229	190.5	157	24	8-19	216
	5	356	254	216	186	24	8-22	305
	6	394	280	241.5	216	26	8-22	335
	8	457	345	298.5	270	28	8-22	385
	10	533	405	362	324	30	12-25	445
	12	610	485	432	381	32	12-25	580
	16	762	595	540	470	35	16-28.5	720
	20	914	700	635	584	41	20-32	840
	24	1067	815	749.5	692	46	20-35	920
	28	1245	925	863.6	800	70	28-35	990
	32	1372	1060	978	914	80	28-41	-
	40	1900	1290	1200	1124	90	36-41	-
	48	2180	1511	1422.4	1359	108	44-41	-



Class300

公称压力PN	公称通径 DN	尺寸（mm)
		L	D	D1	D2	b	N-φ	H
Class300	4	305	255	200	157	30	8-22	216
	5	381	280	235	186	35	8-22	305
	6	403	320	270	216	35	12-22	335
	8	502	380	330	270	40	12-25	385
	10	568	445	387.5	324	46	16-28.5	445
	12	648	520	451	381	49	16-32	580
	16	838	650	571.5	470	56	20-35	720
	20	991	775	686	584	62	24-35	840
	24	1143	915	813	692	68	24-41	920
	28	1346	1035	940	800	84	28-44.5	990
	32	1524	1150	1054	914	97	28-51	-
	40	1900	1240	1155.7	1086	113	32-44.5	-
	48	2180	1465	1371.6	1302	132	32-51	-



Class600

公称压力PN	公称通径 DN	尺寸（mm)
		L	D	D1	D2	D6	b	N-φ	H
Class600	4	432	275	216	168	159	38	8-25	230
	5	508	330	267	197	187.5	44.5	8-29	320
	6	559	355	292	227	217.5	48	12-29	435
	8	660	420	349	281	271.5	56	12-32	530
	10	787	510	432	335	325.5	64	16-35	615
	12	838	560	489	392	382.5	67	20-35	680
	16	991	685	603	481	471.5	77	20-41	720
	20	1194	815	724	595	586	89	24-44	840
	24	1397	940	838	703	693.5	102	24-52	980



Class900

公称压力PN	公称通径 DN	尺寸（mm)
		L	D	D1	D2	D6	b	N-φ	H
Class900	4	457	290	234.9	168	159	44.5	8-32	230
	5	559	350	279.5	197	187.5	51	8-35.5	320
	6	610	380	317.5	227	217.5	56	12-32	435
	8	737	470	393.7	281	271.5	64	12-39	530
	10	838	545	469.9	335	325.5	70	16-39	615
	12	965	610	533.4	392	382.5	80	20-39	680
	16	1130	705	615.9	481	471.5	89	20-45	720
	20	1321	855	749.3	595	586	108	20-54	840
	24	1549	1040	901.7	703	693.5	140	20-67	980



Class1500

公称压力PN	公称通径 DN	尺寸（mm)
		L	D	D1	D2	P	b	E	F	N-φ	H
Class1500	4	546	310	241.3	194	161.92	54	7.92	11.91	8-32	230
	5	673	375	292	229	193.68	73.5	7.92	11.91	8-35.5	320
	6	705	395	317.5	248	211.12	83	9.52	13.49	12-32	435
	8	832	485	393.7	318	269.88	92	11.13	16.66	12-39	530
	10	991	585	482.6	371	323.85	108	11.13	16.66	16-39	615
	12	1130	675	571.5	438	381	124	14.27	23.01	20-39	680
	16	1384	825	704.8	546	469.9	146.5	17.48	30.18	20-45	720
	20	1664	985	831.8	673	584.2	178	17.48	33.32	20-54	840
	24	2040	1170	990.6	794	692.15	203.5	20.62	36.53	20-67	980



Class2500

公称压力PN	公称通径 DN	尺寸（mm)
		L	D	D1	D2	P	b	E	F	N-φ	H
Class2500	4	673	355	273	203	157.18	76.5	11. 13	16.66	8-42	245
	5	914	485	368.3	279	228.6	108	12.7	19.84	8-54	356
	6	1022	550	438.1	340	279.4	127	14.27	23.01	12-54	398
	10	1270	675	539.7	425	342.9	165.5	17.48	30.18	12-68	445
	12	1422	760	619.1	495	406.4	184.5	17.48	33.32	12-74	515
