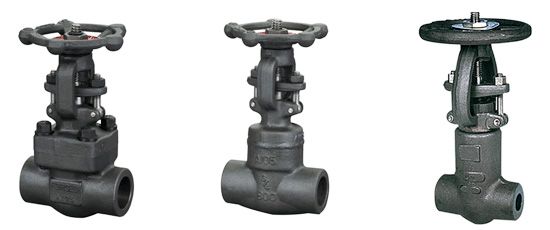

锻钢闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
闸阀设计结构和特征
闸阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
采用以下结构：
全径或缩径
明杆支架式(OS&Y)
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
相关压力
·800LB
·900LB～1500LB
·900LB～2500LB

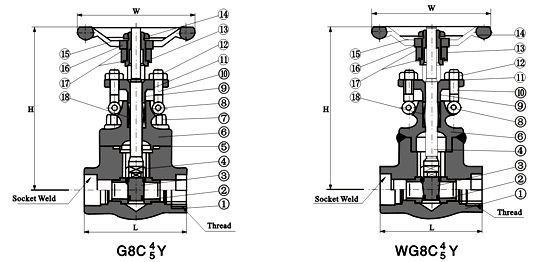

锻钢闸阀 800Lb
标准材质细表
序号 零件名称 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 阀体 A105 A182F22 A182F304(L) A182F316(L) 2 阀座 A276420 A276304 A276304(L) A276316(L) 3 闸板 A182F430&410 A182F304 A182F304(L) A182F316(L) 4 阀杆 A182F6 A182F304 A182F304(L) A182F316(L) 5 垫片 316夹柔性石墨 316夹PTFE 6 阀盖 A105 A276f304 A276F304(L) A276F316(L) 7 螺栓 A193B7 A193B16 A193B8 A193B8M 8 销钉 A276420 A276 304 9 填料压套 A276410 A182F304(L) A182F316(L) 10 活节螺栓 A193B7 A193B16 A193B8 A193B8M 11 填料压板 A105 A182F11 A182F304(L) A182F316(L) 12 螺母 A1942H A1944 A1948 A1948M 13 阀杆螺母 A276420 14 锁紧螺母 A1942H A1944 A1948 A1948M 15 铭牌 SS 16 手轮 A197 17 垫片 A473431 18 填料 柔性石墨 PTFE 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)
NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" 全径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" L 79 79 92 111 120 120 140 178 H(开) 158 158 169 197 236 246 283 330 W 100 100 100 125 160 160 180 200

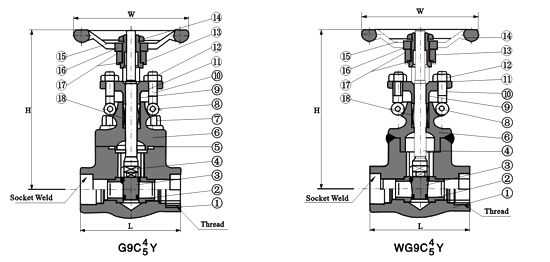

锻钢闸阀 900Lb～1500lb
标准材质明细表
序号 零件名称 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 阀体 A105 A182F22 A182F304(L) A182F316(L) 2 阀座 A276420 A276304 A276304(L) A276316(L) 3 闸板 A182F430&410 A182F304 A182F304(L) A182F316(L) 4 阀杆 A182F6 A182F304 A182F304(L) A182F316(L) 5 垫片 316夹柔性石墨 316夹PTFE 6 阀盖 A105 A182F22 A182F304(L) A182F316(L) 7 螺栓 A193B7 A193B16 A193B8 A193B8M 8 销钉 A276420 A182F304 9 填料压套 A276410 A182F304(L) A182F316(L) 10 活节螺栓 A193B7 A193B16 A193B8 A193B8M 11 填料压板 A105 A182F11 A182F304(L) A182F316(L) 12 螺母 A1942H A1944 A1948 A1948M 13 阀杆螺母 A276420 14 锁紧螺母 A1942H A1944 A1948 A1948M 15 铭牌 SS 16 手轮 A197 17 垫片 A473431 18 填料 柔性石墨 PTFE 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)
NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" 全径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" L 92 111 111 120 120 140 178 210 H(开) 169 197 197 236 246 283 330 354 W 100 125 125 160 160 180 200 240

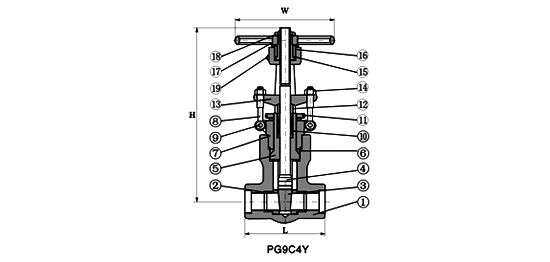

自密封锻钢闸阀 900Lb～2500lb
标准材质明细表
序号 零件名称 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 阀体 A105 A182F22 A182F304(L) A182F316(L) 2 阀座 A276420 A276304 A276304(L) A276316(L) 3 闸板 A182F430&410 A182F304 A182F304(L) A182F316(L) 4 阀杆 A182F6 A182F304 A182F304(L) A182F316(L) 5 密封螺母 A105 A182F304 A182F304(L) F316(L) 6 密封环 A216 304L A276316L 7 阀盖 A105 A182F22 A182F304(L) A182F316(L) 8 活节螺栓 A193B7 A193B16 A193B8(M) 9 销钉 A276F420 A182F304(L) 10 填料 柔性石墨 PTFE 11 提升螺栓 A1942H A1944 A1948 A1948M 12 填料压套 A276F420 A182F304 13 填料压板 A216WCB A182F304 14 螺母 A1942H A1944 A1948 A1948M 15 阀杆螺母 A276-410 16 固定螺母 A1942H A1944 A1948 A1948M 17 手轮 A197 18 锁紧螺母 A1942H A1944 A1948 A1948M 19 油嘴 铜 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)
NPS 1/2" 3/4" 1" 11/4" 11/2" 2" L 900Lb-150Lb 140 140 140 178 178 216 2500Lb 186 186 186 232 232 279 H(开) 321 321 321 380 414 502 W 160 160 180 200 250 280 阀门订购流程
