锻钢承插焊升降式止回阀锻钢升降式止回阀概述
h61y锻钢升降式止回阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石 墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊 要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。 止回阀存在三种不同的设计结构，它们是升降式止回阀、球式止回阀和旋启式止回阀。 锻钢升降式止回阀设计结构和特征 h61y锻钢升降式止回阀的设计与制造符合mssp-118和asme b16.34。检验与测试按api 598，标记按mss-sp-25。
锻钢升降式止回阀采用以下结构
☆全径或缩径
☆升降式止回阀
☆球式止回阀
☆旋启式止回阀
☆按需求内置弹簧
☆螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
☆整体式上密封座
☆承插端符合asme b16.11
☆螺纹连接端（npt）符合ansi/asme b1.20.1
☆阀瓣可变换为节流型、针型、球型 锻钢升降式止回阀

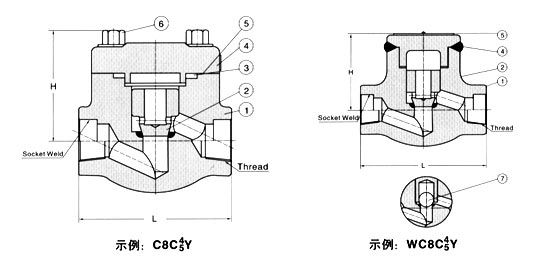

锻钢升降式
止回阀标准材质明细表
序号 零件名称 cs to astm as to astm ss to astm type a105n type f22 type f304(l) type f316(l) 1 阀体 a105n a182 f22 a182 f304(l) a182 f316(l) 2 升降式 阀瓣 a276 420 a276 304 a276 304(l) a276 316(l) 3 垫片 316夹 柔性石墨 316夹ptfe 4 阀盖 a105n a182 f22 a182 f304(l) a182 f316(l) 5 铭牌 ss 6 螺栓 a193 b7 a193 b16 a193 b8(m) a193 b8(m) 7 球 a182 f420/stl a182 f304 a182 f304 a182 f304 适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等 适用温度 -29°c～425°c -29°c～550°c -29°c～200°c ※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
cs=碳钢；as=合金钢；ss=不锈钢； 锻钢升降式止回阀尺寸（mm)和重量（kg）

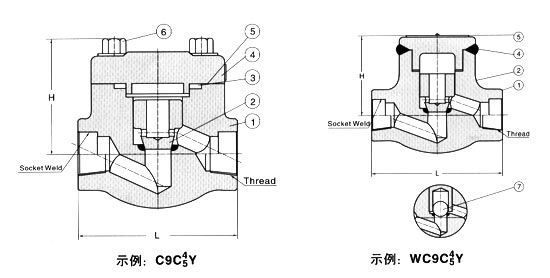

nps 缩径 3/8 1/2 3/4 1 11/4 11/2 2 / 全径 / 3/8 1/2 3/4 1 11/4 11/2 2 l 79, 79 92 111 120 152 172 200 w 61 61 65 79 95 103 118 132 重量 螺栓式 1.4 1.2 1.5 3.1 3.9 5.6 8.9 12.5 焊接式 1.1 1.0 1.2 2.9 3.3 4.9 8.1 10.9 锻钢升降式止回阀 900lb～1500lb
锻钢升降式止回阀标准材质明细表
序号 零件名称 cs to astm as to astm ss to astm type a 105n type f22 type f304(l) type f316(l) 1 阀体 a105n a182 f22 a182 f304(l) a182 f316(l) 2 升降式 阀瓣 a276 420 a276 304 a276 304(l) a276 316(l) 3 垫片 316夹 柔性石墨 316夹ptfe 4 阀盖 a105n a182 f22 a182 f304(l) a182 f316(l) 5 铭牌 ss 6 螺栓 a193 b7 a193 b16 a193 b8(m) a193 b8(m) 7 球 a182 f420 a182 f304 a182 f304 a182 f304 适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等 适用温度 -29°c～425°c -29°c～550°c -29°c～200°c ※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
cs=碳钢；as=合金钢；ss=不锈钢； 锻钢升降式止回阀尺寸（mm)和重量（kg）

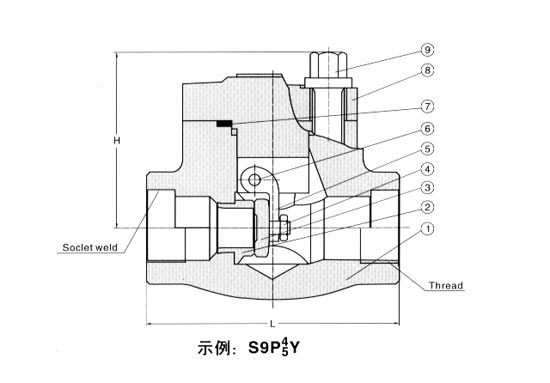

nps 缩径 3/8 1/2 3/4 1 11/4 11/2 2 全径 3/8 1/2 3/4 1 11/4 11/2 2 l 92 111 111 120 152 172 200 220 w 65 79 79 97 104 120 139 215 重量 螺栓式 1.6 3.4 3.3 5.5 6.0 9.2 12.9 16.2 焊接式 1.3 3.2 3.1 4.8 5.4 8.5 11.2 14.3 锻钢升降式止回阀锻钢旋启式止回阀 800lb
锻钢升降式止回阀标准材质明细表
序号 零件名称 cs to astm as to astm ss to astm type a105n type f22 type f304(l) type f316(l) 1 阀体 a 105n a182 f22 a182 f304(l) a182 f316(l) 2 阀盖 a276 420 a276 304 a276 f304(l) a276 f316(l) 3 旋启式 阀瓣 a276 420 a276 304 a276 f304(l) a276 f316(l) 4 螺母 a194 2h a194 4 a194 8 a194 8m 5 摇臂 a105n a182 f22 a182 f304(l) a182 f316(l) 6 圆柱销 a276 420 a182 f304 a182 f316 7 垫片 316夹 柔性石墨 316夹ptfe 8 阀盖 a105n a182 f22 a182 f304(l) a182 f316(l) 9 内六角螺栓 a193 b7 a193 b16 a193 b8(m) a193 b8(m) 适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等 适用温度 -29°c～425°c -29°c～550°c -29°c～200°c 锻钢升降式止回阀尺寸（mm)和重量（kg）
nps 3/8 1/2 3/4 1 11/4 11/2 2 l 800lb 79 79 92 111 120 120 140 900～1500lb 92 111 111 120 120 140 178 w 800lb 61 61 78 84 101 120 133 900～1500lb 79 79 79 97 105 120 140 重量 800lb 1.1 1.0 1.9 3.9 4.5 7.3 10.0 900～1500lb 3.1 3.0 3.6 4.3 6.1 8.8 12.6 阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
