BSG41H/W Y型保温阀门

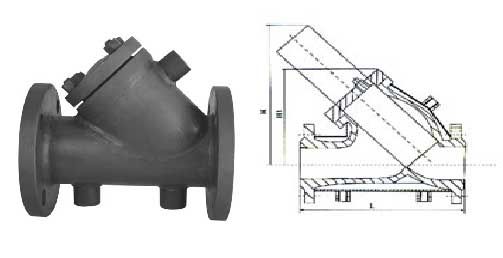

主要尺寸表
Y型保温过滤器用于水、油、气管道和各种设备上不可缺少的一种保温装置，通常装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂技，以保护阀门及设备的正常使用。该过滤器具有结构简单、阻力小、排污方便等特点。一般用水滤网采用18-30目/英寸，如用户有特殊要求过滤网可定制。主要技术参数
型号 连接形式 公称压力MPa 试验压力MPa 工作压力MPa 壳体材料 过滤网材料 使用介质 BY41H-10 法兰 1.0 1.1 1.0 灰铸铁 1.1 水、油和气等 BY41H-16 法兰 1.6 1.76 1.6 球墨铸铁 1.76 BY41H-26 法兰 2.5 2.75 2.5 碳钢 2.78 主要外形尺寸(法兰尺寸按JB78PN1.0MPa PN1.6MPa PN2.5MPa的规定)
口径 40 50 65 80 100 125 150 200 250 300 350 400 450 BY14H L 200 220 260 280 320 350 380 495 595 640 700 800 850 H 100 130 165 195 230 300 335 420 500 580 640 700 790 主要技术参数
口径DN 外径DN 螺栓孔中心圆直径 连接凸出部份直径D2 连接凸出部份高度f 法兰厚度b 螺栓孔径和数量Z-Φd PN=0.1MPa PN=0.25MPa PN=0.6MPa 32 120 90 70 2 16 4-14 40 130 100 80 3 16 4-14 50 140 110 90 3 16 4-14 65 160 130 110 3 16 4-14 80 185 150 125 3 18 4-18 100 205 170 145 3 18 4-18 125 235 200 175 3 20 8-18 150 260 225 200 3 20 8-18 200 315 280 255 3 22 8-18 225 340 305 280 3 22 8-18 250 370 335 310 3 24 12-18 300 435 395 362 4 24 12-23 350 485 445 412 4 26 16-23 400 535 495 462 4 28 16-23 450 590 550 518 4 28 16-23 500 640 600 567 4 30 20-25 600 755 705 560 5 30 24-25 700 860 810 775 5 30 24-30 800 975 920 880 5 30 24-30 900 1075 1020 980 5 30 28-30 1000 1175 1120 1080 5 30 28-30 1200 1375 1320 1280 5 30 32-30 PN=0.1MPa 25 115 85 65 2 16 4-14 32 135 100 78 2 18 4-18 40 145 110 85 3 18 4-18 50 160 125 100 3 20 4-18 65 180 145 120 3 20 4-18 80 195 160 135 3 22 4-18 100 215 180 155 3 22 8-18 125 245 210 185 3 24 8-18 150 280 240 210 3 24 8-23 175 310 270 240 3 26 8-23 200 335 295 265 3 26 8-23 225 365 325 295 3 26 8-23 PN=1.0MPa 250 390 350 320 3 28 12-23 300 440 400 368 4 28 12-23 350 500 460 428 4 30 16-23 400 565 515 482 4 32 16-25 450 615 565 532 4 32 20-25 500 570 620 585 4 34 20-25 600 780 725 685 5 36 20-360 700 895 840 800 5 40 24-30 800 1010 950 905 5 44 24-34 900 1110 1050 1005 5 46 28-34 1000 1220 1160 1115 5 50 28-34 1200 1450 1380 1325 5 56 32-41 1400 1675 1590 1525 5 62 26-48 PN=1.6MPa 15 95 65 45 2 14 4-14 20 105 75 55 2 16 4-14 25 115 85 65 2 16 4-14 32 135 100 78 2 18 34-18 40 145 110
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
