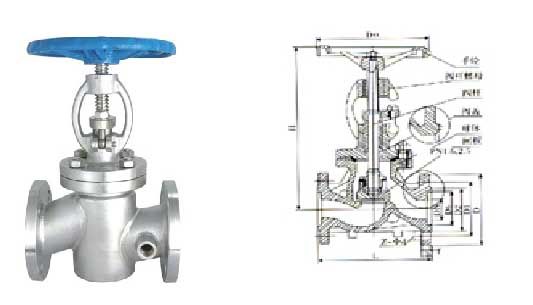

BJ41W保温截止阀
产品性能规范
型号 公称压力PN(MPa) 试验压力 适用温度 适用介质 保温套压力(MPa) 壳体 密封 BJ41W-16P、R、C 1.6 2.4 1.8 ≤350 硝酸类 ≤1.0 BJ41W-25P、R、C 2.5 3.8 2.8 ≤350 硝酸类 ≤1.0 I型主要外形尺寸和连接尺寸(II型法兰大一级)
型号 公称通径DNmm 尺寸 L D D1 D2 B-f Z-Φd H Do 2-G W P BJ41 -16 R H C 15 130 95 65 45 16-2 4-14 170 170 3/8 20 150 105 75 55 16-2 4-14 190 190 3/8 25 160 115 85 65 16-2 4-14 205 205 3/8 32 180 135 100 78 18-2 4-18 270 270 1/2 40 200 145 110 85 18-3 4-18 310 310 1/2 50 230 160 125 100 18-3 4-18 358 358 1/2 65 290 180 145 120 18-3 4-18 373 373 1/2 80 310 195 160 135 20-3 8-18 435 435 1/2 100 350 215 180 155 20-3 8-18 500 500 1/2 125 400 245 210 185 22-3 8-18 614 614 1/2 150 480 280 240 210 24-3 8-23 674 674 1/2 200 600 335 295 264 26-3 12-23 818 818 1/2 250 730 405 355 320 30-3 12-25 949 969 1/2 型号 公称通径DNmm 尺寸 L D D1 D2 B-f Z-Φd H Do 2-G W P BJ41 -25 R H C 15 130 95 65 45 16-2 4-14 233 120 3/8 20 150 105 75 55 16-2 4-14 275 140 3/8 25 160 115 85 65 16-2 4-14 285 160 3/8 32 180 135 100 78 18-2 4-18 302 180 1/2 40 200 145 110 85 18-3 4-18 355 200 1/2 50 230 160 125 100 20-3 4-18 362 240 1/2 65 290 180 145 120 22-3 8-18 400 280 1/2 80 310 195 160 135 22-3 8-18 430 320 1/2 100 350 230 190 160 24-3 8-18 465 360 1/2 125 400 270 220 188 28-3 8-23 550 400 1/2 150 480 300 250 218 30-3 8-25 700 400 1/2 200 600 360 310 278 34-3 12-25 780 450 1/2 250 730 425 370 335 36-3 12-30 900 550 1/2 型号 公称通径DNmm 尺寸 L D D1 D2 D6 B-f Z-Φd H 2-G W P BJ41 -40 R H C 15 130 95 65 45 40 16-2 4-14 233 3/8 20 150 105 75 55 51 16-2 4-14 275 3/8 25 160 115 85 65 58 16-2 4-14 285 3/8 32 180 135 100 78 66 18-2 4-18 302 1/2 40 200 145 110 85 76 18-3 4-18 355 1/2 50 230 160 125 100 88 20-3 4-18 370 1/2 65 290 180 145 120 110 22-3 8-18 408 1/2 80 310 195 160 135 121 22-3 8-18 436 1/2 100 350 230 190 160 150 24-3 8-23 475 1/2 125 400 270 220 188 176 28-3 8-25 558 1/2 150 480 300 250 218 204 30-3 8-25 720 1/2 200 600 375 320 282 260 38-3 12-30 800 1/2
型号 公称通径DNmm 尺寸 L D D1 D2 D6 B-f Z-Φd H 2-G W P BJ41 -64 R H C 15 170 105 75 55 55 18-2 4-14 240 3/8 20 190 125 90 68 68 20-2 4-14 280 3/8 25 210 135 100 78 78 22-2 4-14 290 3/8 32 230 150 110 82 82 24-2 4-18 325 1/2 40 260 165 125 95 95 24-3 4-18 360 1/2 50 300 175 135 105 105 26-3 4-18 410 1/2 65 340 200 160 130 130 28-3 8-18 430 1/2 80 380 210 170 140 140 30-3 8-18 465 1/2 100 430 250 200 168 168 32-3 8-18 537 1/2 125 500 295 240 202 202 36-3 8-23 630 1/2 150 550 340 280 240 240 38-3 8-25 790 1/2 200 650 405 345 300 300 44-3 12-25 910 1/2
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
