M21i一体式法兰球阀
- 产品介绍
- 订购流程

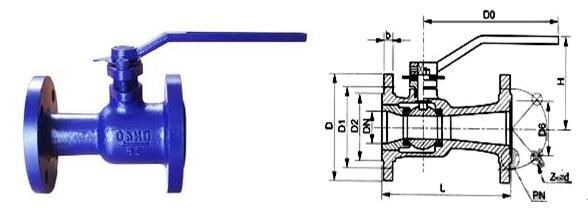

M21i一体式法兰球阀M21i系列手动一体式球阀，结构简单、体积小、重量轻，紧密可靠，操作方便、启闭迅速。在石油、化工、长输管线等领域有广泛应用。球阀的启闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。在使用中，球体和阀座的密封面与介质隔离，密封面不受介质的侵蚀。球阀的流动阻力小，球阀全开时，球体通道、阀体通道和连接管径相并成直通径，介质几乎无阻全速流过。利用手柄旋转90°角带动阀杆实现开启和关闭的目的，启闭迅速。
一体式球阀标准规范：
产品规范
设计标准
结构长度
连接法兰
试验与检验
产品标识
产品规范
GB/T12237
JB/T7745
GB/T12221
JB/T7745
GB9112-9131
JB/T79
JB/T9092
GB/T12220
JB/T7928
API 608
API 6D
ANSI B16.10
API 6D
ANSI B16.5
NF E29-211
API 598
API 6D
MSS SP-25
API 6D
API 608
API 6D
一体式球阀主要性能：
公称压力 bar g
16.0
25.0
40.0
强度试验 bar g
24.0
38.0
60.0
密封试验（液）
18.0
28.0
44.0
密封试验（气）
6.0
适用介质
水、油品、蒸汽、酸类、空气、其他气体
度适用温 ℃
C≤ 250
P≤200
R≤200
一体式球阀主要零件材料：
序号
零件名称
材 质
GB
ASTM
1
阀体
WCB、P、R
A2116-WCB
2
密封圈
PTFE、PPL
PTFE、PPL
3
球体
1C18Ni9Ti
SS304
4
螺母
35GrMoA、304
A194-2H
5
螺柱
35CrMoA、304
A193-B7
6
垫片
柔性石墨+不锈钢
B12.10-304F/.G
7
填料
PTFE、石墨
PTFE/石墨
8
填料压盖
WCB、P、R
A2116-WCB
9
定位片
25
A105
10
挡圈
65Mn
AISI 1066
11
手柄
K33
A47-667 Gr.32510
Gr.3251012
阀杆
1Cr33、1C18Ni9Ti
A276-410、1C18Ni9Ti
13
螺钉
35
A193-B7
14
止推垫片
PTFE、PPL
PTFE、PPL
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
