Yk43X/F/Y型先导活塞式气体减压阀
结构特点和用处
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。主要技术参数和性能指标
公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24 密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 至高入口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5 压力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 至小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0 渗漏量 X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989 *：壳体试验不包括膜片、顶盖
主要零件材料
零件名称 零件材料 阀体 阀盖 底盖 WCB/FCB* 阀座 阀盘 2Cr13/304* 缸套 2Cr13/25(镀硬铬)/304* 活塞 2Cr13/铜合金/铜合金* 活塞环 合金铸铁/对位聚苯* 导阀座 导阀杆 2Cr13/304* 膜片 1Cr18Ni9Ti 主阀 导阀弹簧 50CrVA 调节弹簧 60Si2Mn 密封垫(X/F型号) 橡胶/聚四氟乙稀 导阀体 导阀盖 25/304* 流量系数(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500 外形尺寸(PN1.6-4.0)

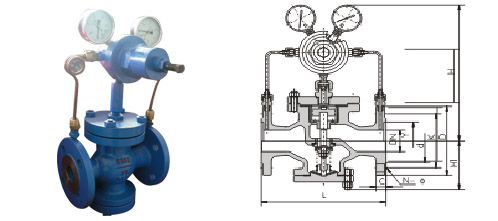

公称通径DN 外 形 尺 寸 L H Hl 1.6/2.5MPa 4.0MPa 15 160 180 290 90 20 160 180 300 98 25 180 200 300 110 32 200 220 300 110 40 220 240 320 125 50 250 270 320 125 65 280 300 325 130 80 310 330 365 160 100 350 380 365 170 125 400 450 475 200 150 450 500 475 210 200 500 550 515 240 250 650 560 290 300 800 705 335 350 850 745 375 400 900 780 405 450 900 730 455 500 950 835 465 外形尺寸(PN6.4-16.0)
公称通径DN 外 形 尺 寸 L H Hl 6.4MPa 10.0/16.0MPa 15 180 180 300 100 20 180 200 310 105 25 200 220 31 120 32 220 230 310 120 40 240 240 335 135 50 270 300 335 135 65 300 340 340 140 80 330 360 380 170 100 380 380 185 125 450 490 215 150 500 490 225 200 550 535 260 250 650 580 310 300 800 725 355 350 850 765 395 400 900 800 435 500 950 855 495
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
