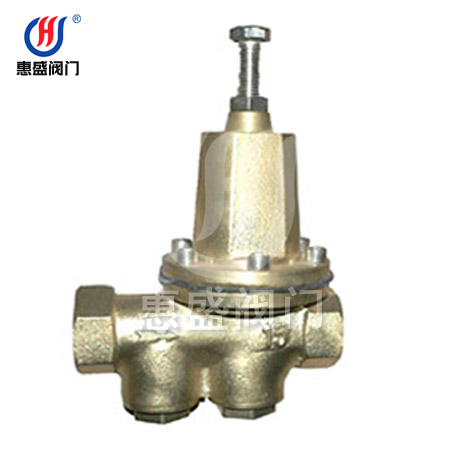

(200P)型水用减压阀
- 产品介绍
- 订购流程
(200P)型水用减压阀结构特点和用处
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于蒸汽管路，起减压稳压作用。
主要技术参数和性能指标公称压力(Mpa) 1.0 1.6 壳体试验压力(Mpa)* 1.5 2.4 密封试验压力(Mpa) 1.0 1.6 至高入口压力(Mpa) 1.0 1.6 出口压力范围(Mpa) 0.09-0.8 0.1-1.2 压力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)△P2G GB12246-1989 渗漏量 0 工作温度 0℃-80℃ 主要零件材料
零件名称 零件材料 阀体 阀盖 铜合金 阀座 H62 阀瓣 H62 阀杆 H62 O型圈 丁腈橡胶 密封圈 丁腈橡胶 膜片 夹织物丁腈橡胶 调节弹簧 60Si2Mn 过滤器 不锈钢 流量系数(Cv)
DN 15(1/2") 20(3/4") 25(1") 32(1-1/4") 40(1-1/2") 50(2") Cv 0.5 0.6 1.2 1.8 3.0 5.0 连接尺寸
DN G L H1 H D 15(1/2") G1/2" 112 40 150 75 20(3/4") G3-4" 140 55 190 90 25(1") G1" 140 55 195 90 32(1-1/4") G1-1/4" 165 55 212 98 40(1-1/2") G1-1/4" 190 55 215 98 50(2") G2" 200 65 265 120
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
