GJ941X电动管夹阀

产品介绍
订购流程

GJ941X电动管夹阀

电动管夹阀概述：

电动管夹阀又名电动夹管阀，电动胶管阀，由阀体、橡胶管套、大小阀杆、上下闸板、拉杆、托架、电动头等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好如新，阀体可长期使用，寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。

电动管夹阀工作原理：
当电动头顺时针转手轮时，使大小阀杆同时带动上下压板以压缩管套从而进行关闭，反之即行开启。这样，压板板在拉杆之间上下往复运动来完成阀门开闭工作。

电动管夹阀安装及维护：

(1)、本阀门在管道上任意安装，没有介质流向限制。

(2)、本阀门维护成本低，没有需要定期更换的阀座、密封填料、密封圈或伸缩管。胶管是管夹阀仅需要更换的零件，一旦更换了胶管，阀门就像新阀门一样，本阀门很少需要其他零件库存。

电动管夹阀应用领域：

电动管夹阀在当代工业中，常用一些含有颗粒、粉末、纤维、粘浆等磨损性物质的固体或液体产品经由管道输送，或者一些化学过程中带有腐蚀性的介质时，夹管阀就是理想的选择。

电动管夹阀可用于：污水处理厂（污泥处理、沙砾清理、原污水、石灰、炭泥)电厂（FGD系统、除灰系统、煤输送）采矿（尾矿、浮选控制、排泥管线、尾矿充填、各种其他浆液）化学过程（腐蚀性和磨损性介质、粉末、颗粒）以及造纸厂、纸浆厂、电子工业、食品工业、水泥、沙子、玻璃和工业污水处理厂等很多领域。

电动管夹阀主要参数：

适用温度	使用介质
≤85℃	矿浆、磨料、干湿型粉尘类

电动管夹阀主要零件材料：

名称	材料
阀体	铝合金、铸铁、铸钢
套管	橡胶
阀杆	铸铜、碳钢
压杆	球墨铸铁
电动头	组合件
托架	球墨铸铁

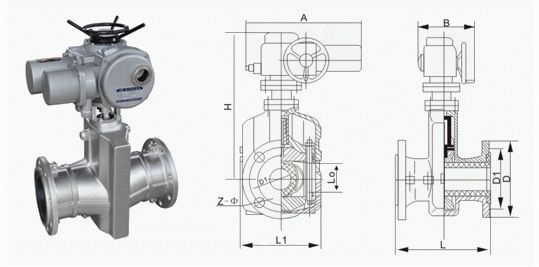

电动管夹阀外形结构图：

电动管夹阀安装尺寸：

公称	公称	工作	L	L1	L0	D	D1	Z-Φ	H	电动装置
通径	压力	压力								型号	A	B	D0	kw
（DN）	（MPa）	（MPa）								型号	A	B	D0	kw
25	0.6	0.6	160	124	31	115	85	4-14		ZA5-14	443	133		0.12
32			165	145	40	*140	100	4-18
40			190	157	50	*150	110	4-18
50			210	160	60	160	125	4-18		ZA10-18	552	425		0.25
65			250	199	74	180	145	4-18		ZA15-15	552	425	305	0.37
80			300	222	88	195	160	4-18		ZA30-18	552	425	305	0.75
100			350	250	106	215	180	8-18		ZA30-18	552	425	305	0.75
125			430	318	134	245	210	8-18					305
150			500	350	158	280	240	8-23	1000
200	0.4	0.4	650	446	206	335	295	8-23	1174	ZA14-18	766	390	305	1.1
250			800	516	256	*395	350	12-23
300			950	562	304	*445	400	12-23
采用标准设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa）

阀门订购流程

1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。

2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。

3. 具体事宜商定，如：交货期、特殊要求等等。

订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货
