■产品概述

1.常闭式气动隔膜阀是一种特殊形式的截断阀、其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开，使阀体、

阀瓣、阀杆不受介质腐蚀、不会产生介质外流。

2.可广泛应用于各种腐蚀性流体以及纤维状，粉末状介质。连接方式：法兰。

3.气动隔膜阀可附无触点反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。

4.当气源故障时，可操作手轮启闭

■结构特点

1、隔膜阀与其它阀门的区别在于：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处于完全隔离的

状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。

2、由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。

3、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

4、由于密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和至小的关闭力。

5、本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。

6、阀门的启闭是依靠旋转手轮而达到的。隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。

当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。

7、突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封

结构，且不会产生介质外漏。

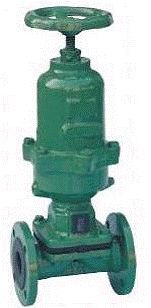

■结构图片
