ZBSF全不锈钢电磁阀
- 产品介绍
- 订购流程
ZBSF全不锈钢电磁阀一、ZBSF全不锈钢电磁阀--用途
ZBSF系列全不锈钢电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的液体介质的通断或流量调节控制。
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

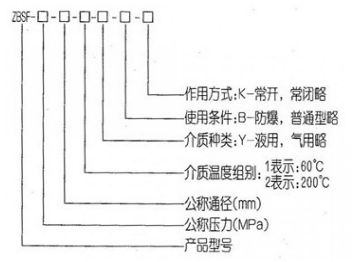

二、ZBSF全不锈钢电磁阀--型号规格说明三、ZBSF全不锈钢电磁阀--主要特点
耐蚀:绝大部分零件用不锈钢或铸造不锈钢制成,防腐蚀性能良好。
耐热:电磁部分、密封件全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。
耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。
可靠:结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点,在低压差或压差为零情况下也能可靠工作。
四、ZBSF全不锈钢电磁阀--结构原理
本阀为分步动作直接先导式电磁阀,根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,线圈通电后衔铁在电磁力作用下先带动副阀工启,主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,主副阀利用介质压力而紧密关关闭。
常开电磁阀,线圈通电后,衔铁在磁力作用下下移,推动副阀阀塞下移,直到和副阀座压紧,副阀关闭,由于主阀阀杯上下压差趋于相等,主阀阀杯由磁力和自重压紧紧密封面,阀门关闭。线圈断电,磁力为零,衔铁和副阀阀塞由弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,主阀阀杯由下下压差作用向上升起,主阀打开,阀门开启。五、ZBSF全不锈钢电磁阀--技术参数
项目
说明
工作介质
腐蚀性流体、超净流体、食用流体
ZBSF-1:气体用 ZBSF-1Y:液体用
ZBSF-2:气体用 ZBSF-1Y:液体用介质温度(℃)
ZBSF-1(1Y):≤60℃
ZBSF-2(2):≤280℃公称压力(MPa)
1.6
工作压差(MPa)
0~1.6
0.05~1.6
公称通径(mm)
10
15
20
25
32
40
50
65
80
100
125
150
电源电压
AC220V其余规格可作特殊订货
使用寿命
按JB/T7352-94规定
额定流量系数
泄漏量
按JB/T7352-94·F规定
功耗
AC≤70VA
防爆标志
DIIBT4
防爆证编号
CE991010
出线口接头
内螺纹M20×1.5
环境温度
-40~+60℃

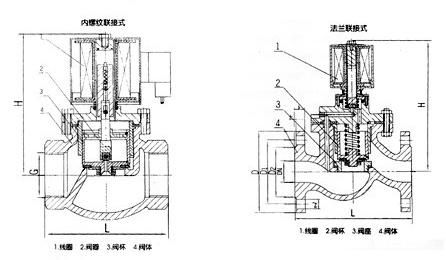

六、ZBSF全不锈钢电磁阀--外表尺寸
DN
L
H
D
D1
D2
b
f
n-d
10
115
148
Φ90
Φ60
Φ41
14
2
4-Φ14
15
115
148
Φ95
Φ65
Φ46
14
2
4-Φ14
20
115
148
Φ105
Φ75
Φ56
16
2
4-Φ14
25
125
148
Φ115
Φ85
Φ65
16
3
4-Φ14
32
150
182
Φ140
Φ100
Φ76
18
3
4-Φ18
40
165
182
Φ150
Φ110
Φ84
18
3
4-Φ18
50
190
192
Φ160
Φ125
Φ99
20
3
4-Φ18
65
290
265
Φ185
Φ145
Φ118
20
3
8-Φ18
80
310
276
Φ200
Φ160
Φ132
20
3
8-Φ18
100
350
373
Φ220
Φ185
Φ156
22
3
8-Φ18
125
400
416
Φ250
Φ210
Φ184
22
3
8-Φ18
150
480
440
Φ285
Φ240
Φ211
24
3
8-Φ22
