J44W角式截止阀

产品介绍
订购流程

J44W角式截止阀

性能参数
设计与制造符合中国国家标准
1、基本结构形式：角式
2、公称压力：PN1.6-4.0(MPa)
3、公称通径：DN15-300（mm）

应用规范

遵循规范	STANDARD
设计与制造	GB12233/GB 12235
结构长度	GB 12221/JB96（长系列）
结构长度	GB78/JB79（GB、HG、SH）
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T12252

1.6MPa主要连接尺寸

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-φ14	120	250	275	8.5
32	2^1/4	95/105	135	100	78	2	18	4-φ18	140	260	290	12
40	2^1/2	100/115	145	110	85	2	18	4-φ18	140	290	325	14
50	2	115/125	160	125	100	2	20	4-φ18	160	300	335	19
65	2^1/2	145	180	145	120	2	20	4-φ18	180	355	400	27
80	3	155	195	160	135	2	22	4-φ18	240	400	450	42
100	4	175	215	180	155	2	24	8-φ18	240	455	495	50
125	5	200	245	210	185	2	26	8-φ18	280	530	560	64
150	6	240/225	280	240	210	2	28	8-φ23	320	605	650	85
200	8	275	335	295	265	2	30	8-φ23	360	650	770	155

2.5MPa主要连接尺寸

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	16	4-φ14	120	245	270	7.5
20	3/4	75/95	105	75	55	2	16	4-φ14	120	250	275	8.8
25	1	80/100	115	85	65	2	16	4-φ14	140	260	290	11
32	2^1/4	95/105	135	100	78	2	18	4-φ18	140	290	325	13
40	2^1/2	100/115	145	110	85	3	18	4-φ18	160	300	335	18
50	2	115/125	160	125	100	3	20	4-φ18	180	355	400	31
65	2^1/2	145	180	145	120	3	22	8-φ18	220	400	450	39
80	3	155	195	160	135	3	22	8-φ18	280	450	495	50
100	4	175	230	190	160	3	24	8-φ23	320	530	590	60
125	5	200	270	220	188	3	28	8-φ25	380	600	650	75
150	6	240/225	300	250	218	3	30	8-φ25	400	650	770	98
200	8	275	360	310	278	3	34	12-φ23	450	700	850	170

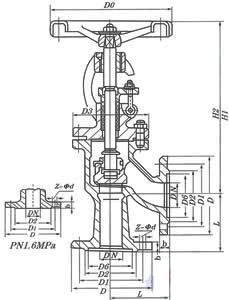

产品尺寸

温馨提示：“j44w角式截止阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：0577-66999288 传真：0577-66999305

阀门订购流程

1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。

2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。

3. 具体事宜商定，如：交货期、特殊要求等等。

订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货
