水力控制阀 -
NK真空隔离阀
- 产品介绍
- 订购流程

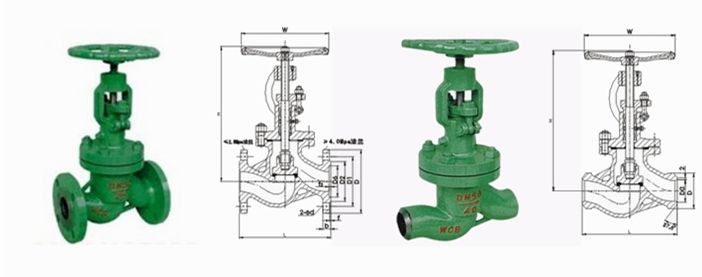

NK真空隔离阀.jpg)
主要结构特点及用途
NK真空隔离阀适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
J61H/Y100、200、250、320
J61Y-54/100V、P54/140V、P54/170V
J61Y-55/100V、P55/140V、P55/170V
J61Y-57/100V、P67/140V、P57/170V- NK真空隔离阀主体采用铸锻结构，具有平行双密封半强制双向密封，密封面到位运动和块楔紧运动分步作用实现零泄漏
- 密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
- 结构简单、紧凑、检修方便，使用寿命长。
- 阀盖真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密封性。
- NK真空隔离阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
阀门结构型式
NKJ61型真空隔离截止阀；NKZ44、NK64型真空隔离闸板阀
主要性能规范
产品类型 壳体强度试验 上密封试验 密封试验 适用介质 适用温度/℃ NKJ61H-40 6.0 4.4 4.4 水、蒸汽、空气 ≤425 NKJ61H-64 9.6 7.0 7.0 NKJ61H-100 15.0 11.0 11.0 NKJ61H-40I 6.0 4.4 4.4 水、蒸汽、空气 ≤550 NKJ61H-64I 9.6 7.0 7.0 NKJ61H-100I 15.0 11.0 11.0 主要零件材料
零件名称 阀体、阀盖 阀杆 阀瓣 密封面 阀杆螺母 填料 紧固件 NKJ61H-C型 25或WCB 铬不锈钢 铬不锈钢 H：合金钢 铝青铜 膨胀复合石墨 优质碳钢 NKJ61H-I型 铬钼钢 20Cr1Mo1VA或38CrMoA1A 12Cr1Mo1VA Y：硬质合金 铬钼钢 NK真空隔离阀
NKJ61（H）-40、64、100
NKJ961（H）-40、64、100公称通径
DN/mm公称压力
PN/MPa主要尺寸和连接尺寸/mm L H手 D D0 D1 L1 a W 10 4.0 130 245 36 11 18.4 10 120 15 130 245 36 16 22.5 10 120 20 150 265 44 21 28.5 11 150 25 160 270 48 26 34.5 12 200 32 180 28/5 48 34 37°30′ 200 40 200 320 55 40 37°30′ 240 50 230 365 64 48 37°30′ 320 65 290 410 82 66 37°30′ 300 80 310 430 95 78 37°30′ 300 100 350 470 117 100 37°30′ 350 125 400 500 143 126 37°30′ 350 150 480 533 167 150 37°30′ 400 10 6.4 130 245 36 10 18.4 10 120 15 130 245 36 15 22.5 10 120 20 150 265 44 20 28.5 11 160 25 160 270 48 25 34.5 12 200 32 180 280 48 33 37°30′ 200 40 200 320 55 39 37°30′ 240 50 230 365 564 48 37°30′ 320 65 290 410 82 65 37°30′ 320 80 310 430 95 76 37°30′ 360 100 350 470 117 98 37°30′ 400 125 480 500 143 123 37°30′ 400 150 480 533 167 148 37°30′ 500 10 10.0 130 245 36 10 18.4 10 120 15 130 245 36 14 22.5 10 120 20 150 265 44 20 28.5 11 160 25 160 270 48 25 34.5 12 200 32 180 285 48 32 37°30′ 200 40 200 320 55 38 37°30′ 240 50 230 355 64 48 37°30′ 320 65 290 410 82 63 37°30′ 320 80 310 430 95 74 37°30′ 360 100 350 470 117 97 37°30′ 400 125 400 500 143 123 37°30′ 400 150 480 533 167 148 37°30′ 500 注：PN4.0（40）阀门允许作为PN1.0（10）、PN 1.6（16）、PN2.5（25）压力级选用。
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
