产品分类 / Product Class
水力控制阀 -
高温高压电动直流式对焊截止阀
- 产品介绍
- 订购流程
高温高压电动直流式对焊截止阀概述及应用规范
高温高压电动直流式对焊截止阀阀体的流道与主流道成一斜线，流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。直流式截止阀结构合理，性能优良，造型美观，耐磨、耐高温，抗擦伤性能好、使用寿命长等优点,主要用来接通或截断管路中的介质。
特点
- 设计制造JB3595规定
- 结构长度按JB3595规定或按用户要求
- 连接端按JB3595规定或按用户要求
- 阀门检查和试验按JB3595规定
结构：P.B；0S＆Y

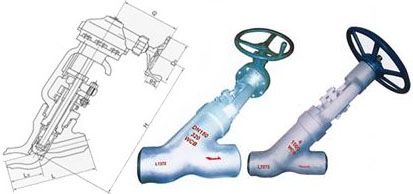

结构示意图
主要零件材料
零件名称 材料牌号 阀体 WCB WC6 WC9 活塞 A105 WC6 WC9 阀盖 25 12Cr1MoVA 阀杆 1Cr17Ni2 20Cr1Mo1V1A 密封环 05F 05F 柔性石墨 四开环 1Cr13 20CrMOIVIA 填料 BSP-600 BSP-600 支架 WCB WCB 阀杆螺母 ZQAL9-4 ZQAL9-4 主要尺寸和重量
公称通径
DN（mm）尺寸（mm） 重量
（Kg）L D1 Do H Lo L1 PN32（320） J565Y-320V型 80 390 64 120 750 121 100 480 108 185 870 212 125 533 132 218 995 312 150 610 166 245 1205 510 175 750 175 278 1565 708 200 762 200 290 1670 980 225 850 108 310 1705 1060 250 914 248 348 1870 1380 300 1041 300 430 2335 2824 P54（140） J565Y-P54140V型 80 390 64 120 750 130 100 480 108 185 870 212 125 580 132 218 995 312 150 630 166 245 1205 510 175 750 175 278 1565 708 200 771 200 290 1670 980 225 850 108 310 1705 1060 250 930 248 348 1870 1380 300 1060 300 430 2335 2824 阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
